Holux M-241 und BT-747

Ich habe mir einen Holux M-241 Tracker zugelegt, der ja leider mit der Standard-Übertragungs-Software “Holux Logger-Utility” etwas seltsame Export-Dateien liefert.

So waren die erzeugten GPX-Files nicht mit FixFoto zu verarbeiten, noch konnte ich sie mit meinem MapSource-Programm öffnen.

Für FixFoto gibt es inzwischen ja, dank der wieder besonders schnellen Reaktion des Programmautors Joachim Koopmann, eine neue Beta-Version, die auch das seltsame Holux-GPX einlesen und verarbeiten kann.

Von Natur aus penentrant, wie ich bin, habe ich natürlich nicht locker gelassen und bin auf die Suche nach einer alternativen Software gegangen und habe im Netz die Lösung für mich und mein Windows XP gefunden.

Es handelt sich um das Open-Source-Projekt BT-747, das ich mir heruntergeladen und in ein eigenes Programmverzeichnis entpackt habe. Anfangs habe ich das Programm einfach nicht zum Laufen bekommen. Es enthält viele Dateien, von denen ich nicht weiß, ob und wofür sie benötigt werden. Also habe ich probiert. Zum Betrieb muß IMHO Java installiert sein. Da ich es schon installiert hatte, konnte ich mich gleich mit der eigentlichen Programmausführung beschäftigen.

run_rxtx.bat führt zum gewünschten Erfolg und ein Programmfenster öffnet sich:

bt-747-01



Es öffnet sich automatisch gleich das Verbindungsfenster, in dem die ersten Einstellungen getätigt werden müssen, damit mit dem Holux verbunden werden kann. Für die Connect-Geschwindigkeit muß 38400 Baud eingestellt werden.

Da für die Verbindung des Holux mit dem Computer ein COM-Emulator verwendet wird, der mit der Original-Software-Installation eingerichtet wurde, muß nur noch nachgeschaut werden, welcher COM-Port für den Connect verwendet wird. Das geht in der Windows-Systemsteuerung.

bt-747-02



Wenn der Holux mittels USB-Kabel verbunden ist, kann der verwendete COM-Port im Gerätemanager abgefragt werden:

bt-747-03



Im beschriebenen Fall ist das COM 7, der in der BT747-Software eingestellt werden muß.

bt-747-04



Sind diese beiden Werte eingestellt, können, bevor der Port verbunden wird, noch die restlichen Voreinstellungen vorgenommen werden.

Die beiden Tabs “Fmt” und “Int” können unverändert gelassen werden. Der Tab “Log” wird ausgewählt.

bt-747-05



Hier kann eingestellt werden, wie die Export-Dateien gesplittet werden. Ich habe “Eine Datei/Tag” ausgewählt, weil ich die GPX-Files eh tageweise weiterverarbeite, da ich meine Bilddateien auch tageweise archiviere.

Zudem ist wichtig, hier die gleiche Korrektur der UTC-Zeit einzustellen, wie im Holux eingestellt ist. Die übrigen Einstellmöglichkeiten brauchen/sollten nicht verändert werden.

Die nächsten Einstellungen müssen jetzt im Tab “Dat” vorgenommen werden.

bt-747-06



Hier wird das Ausgabeverzeichnis für die eigentliche Logdatei und die zu exportierenden Daten eingestellt. Beim Eintragen des Pfades des Ausgabeverzeichnisses muß ein Slash “/” statt des unter Windows üblichen Backslash “\” verwendet werden.

Der Namen für die Logdatei samt Extension wird in das entsprechende Feld eingetragen werden. Diese Log-Datei wird dann später ständig mit neuen Werten aktualisiert.

Unter “Bericht” kann eine Prefix für die Export-Logdateien eingestellt werden. Jetzt nicht vergessen, auf “Werte übernehmen” zu klicken.

bt-747-07



Nach Wechsel auf den Tab “Verb” kann das angesteckte Holux M-241 nun mit Klick auf “Port verbinden” verbunden werden. Im unteren Teil des Fensters erscheinen jetzt diverse Werte, die zeigen, daß die Verbindung erfolgreich war. Da aber unmittelbar nach der Verbindung direkt zum Tab “Log” gesprungen wird, bekommt man diese Werte erst zu sehen, wenn man zurück auf den “Verb”-Tab wechselt.

bt-747-08

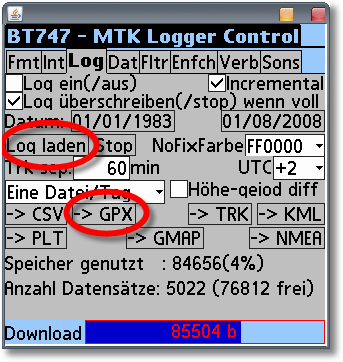

Im “Log”-Tab kann nun mit Klick auf “Log laden” das Herunterladen des Logfiles gestartet werden. Am Fortshrittsbalken ist zu erkennen, wann die Übertragung beendet ist.

Ist das Logfile auf den Computer übertragen, kann es mit Klick auf den entsprechenden Button zum Beispiel als “GPX” exportiert werden. Die entsprechenden Files werden jetzt mit den gewählten Vorgaben in das vorher unter “Dat” eingestellte Verzeichnis exportiert.

bt-747-09

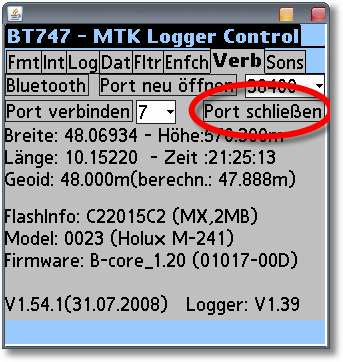

Sind alle Übertragungs- und Exportaufgaben erledigt, wird auf dem Tab “Verb” der Port geschlossen und das Programm beendet. Der Holux kann jetzt vom USB-Kabel getrennt werden.

Im vorher eingestellten Verzeichnis finden sich nun sowohl das eigentliche Logfile, als auch die exportierten Dateien.

bt-747-10



Die bei der nächsten Sitzung heruntergeladenen Daten werden ans Logfile angehängt. Die Exportfunktion wirkt auf die gesamten im Logfile enthaltenen Daten. Die GPX-Tagestracks werden also jedes Mal wieder neu ausgelesen und die alten Dateien überschrieben.

Sollte im Holux M-241 diverse Einstellungen geändert werden, bricht das Programm beim nächsten Downloadversuchs des Logfiles mit einer Fehlermeldung ab. In diesem Fall muß das Logfile (im Beispiel die Datei BT747log.bin im Ausgabeverzeichnis händisch gelöscht werden. Ich habe sie in diesem Fall einfach an einen sicheren Ort weggesichert.

Die nach obiger Beschreibung erzeugten GPX-Dateien sind nun auch mittels MapSource und der FixFoto-Release-Version 2.90 lesbar.

Ich wünsche viel Erfolg beim Probieren. Mit diesem Programm ist das Holux M-241 zu meinem Lieblingstracker avanciert. Einzig die lahme Übertragungsgeschwindigkeit des Logfiles auf den Computer nervt ein wenig, wenn man die USB-Geschwindigkeiten der anderen Geräte gewohnt ist. Weil das Übertragen aber inkrementell passiert, also schon einmal übertragene Daten nicht noch einmal übertragen werden, ist die lahme Geschwindigkeit für mich zu verschmerzen.

EDIT am 11.08.08: Eine Kleinigkeit ist mir noch aufgefallen, die vielleicht im späteren Betrieb wichtig sein könnte. Die meisten Logger, die ich kenne, zeigen zwar die eingestellte örtliche Zeit an, wenn man sie im Loggermenü einstellt, loggen aber UTC-Zeiten. Beim Einlesen mit FixFoto muß dann für unsere Zeitzone im Sommer als Kamerazeitabweichung +02 eingetragen werden, damit die Koordinaten korrekt zugeordnet werden können.

Nicht so beim Holux. Ist die Zeitabweichung im Gerät auf +02 gestellt, loggt der Holux auch mit dieser Zeit. Innerhalb FixFoto muß deshalb für eine korrekte Zuordnung der Koordinaten in diesem Fall die Kameraabweichung auf 00 gestellt werden.
